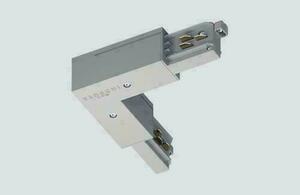

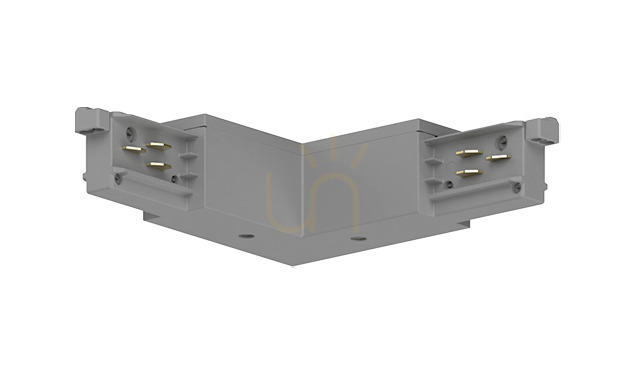

Stucchi 9012/G łączy odcinki szynoprzewodu ONETRACK w narożniku w kształcie litery L. To szary łącznik elektryczny z zewnętrznym kluczem polaryzacji i stykiem ochronnym, a nie przełącznik ani oprawa oświetleniowa. Obudowę wykonano z poliwęglanu, a styki ze stopu miedzi.
Narożnik z właściwą polaryzacją

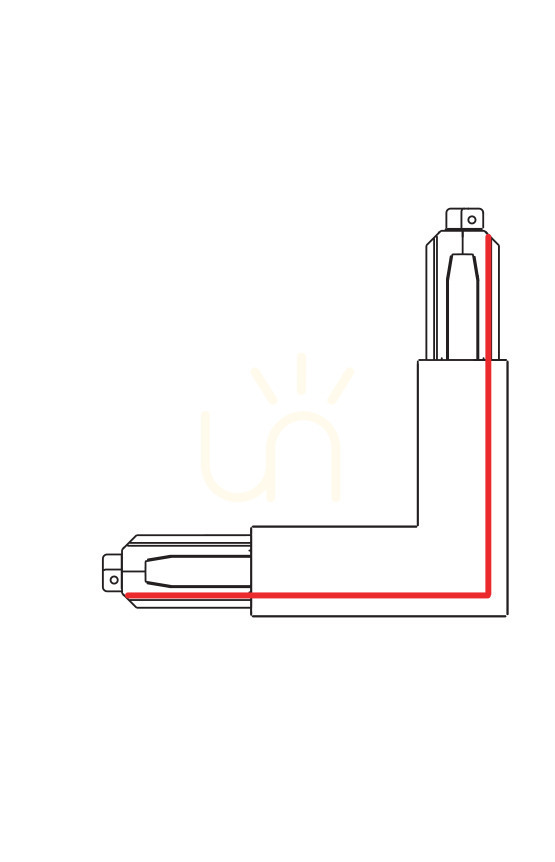

Przy planowaniu połączenia znaczenie ma nie tylko kąt prowadzenia szyn, lecz także położenie klucza polaryzacji. W modelu 9012/G znajduje się on po zewnętrznej stronie narożnika; rysunek producenta pokazuje tę orientację czerwoną linią. Porównaj ją z układem szyn w projekcie, zamiast dobierać element wyłącznie według jego kształtu lub szarego koloru. Wariant należy do rodziny ONETRACK, nie do odmiany E-TRACK oznaczanej dodatkowym symbolem EM.
Połączenie w systemie szynowym
Producent przewiduje mocowanie zatrzaskowe. Łącznik jest elementem instalacji szynowej, więc jego rolą jest połączenie odcinków, nie samodzielne wytwarzanie światła. Szara, geometryczna obudowa tworzy narożnik bez dekoracyjnego klosza.
Podane parametry znamionowe to 16 A przy 440 V oraz 1 A przy 50 V FELV, przy częstotliwości 50/60 Hz. Te dwie pary wartości należy rozpatrywać oddzielnie, nie jako jeden zakres napięcia. Dobór powinien uwzględniać zgodność systemu i wymagania elektryczne projektu.
