Czujnik ruchu Steinel IS3360 KNX V3.1 AP okrągły

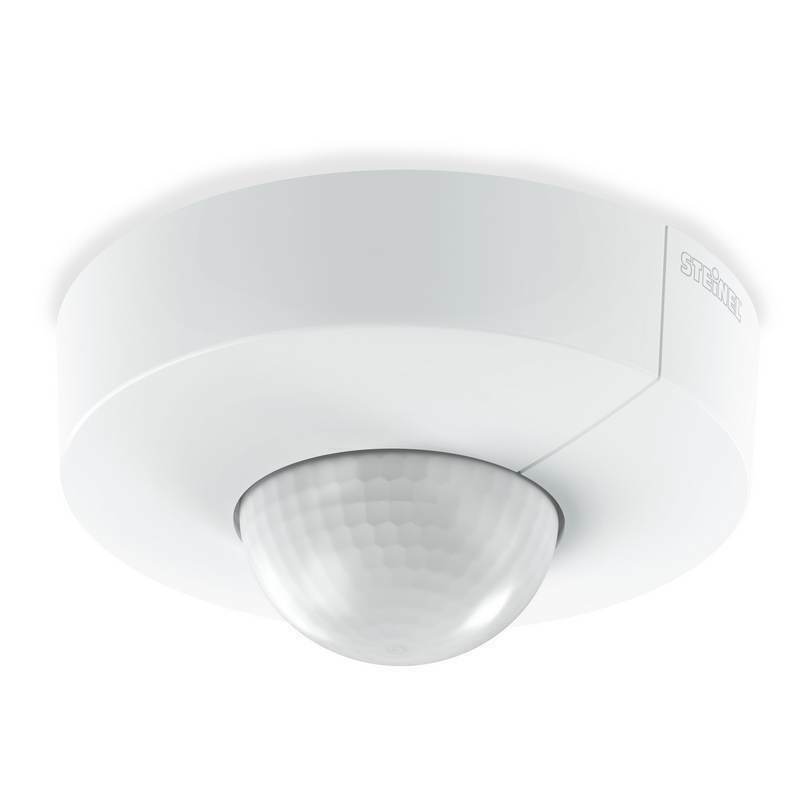

IS 3360 KNX V3.1AP to natynkowy czujnik ruchu i obecności na sufit, w okrągłej białej obudowie z tworzywa o średnicy 12,6 cm i wysokości 6,5 cm. Pod obudową siedzi kopułka pasywnego czujnika podczerwieni obejmująca pełne 360°, a całość pracuje jako urządzenie magistrali KNX.

Zasięg i wysokość montażu

Producent podaje trzy różne zasięgi, bo czujnik podczerwieni reaguje inaczej na ruch w poprzek pola widzenia niż na ruch wprost ku niemu. Stycznie jest to Ø 40 m, czyli 1257 m² powierzchni; promieniowo, gdy ktoś idzie prosto pod czujnik, Ø 8 m (50 m²); obecność, a więc drobne ruchy osoby siedzącej nieruchomo, wykrywana jest w kole Ø 3 m (7 m²).

Te liczby obowiązują przy montażu na wysokości od 2,5 do 4 m, a producent wskazuje 2,8 m jako optymalną. Im wyżej zawieszony czujnik, tym większe pole, ale i tym mniejszy kąt padania na drobne ruchy — dlatego strefę obecności planuje się osobno od strefy ruchu.

Podłączenie do magistrali KNX

Czujnik zasilany jest z magistrali KNX: napięcie do 30 V, prąd znamionowy 12,5 mA, sprzęgło magistralne jest wbudowane. Nie podłącza się go do obwodu 230 V i nie ma w nim styku przekaźnikowego. Wyniki pomiaru trafiają na magistralę jako obiekty KNX — dwa wyjścia światła, wyjście obecności, wyjście HLK oraz wartość jasności — a oprawy i wentylację załącza aktor w rozdzielnicy.

Ustawienia i warunki pracy

Parametry zadaje się w oprogramowaniu ETS albo z magistrali; opcjonalnie pilotem RC6/RC7 KNX lub Smart Remote, których nie ma w zestawie. Próg zmierzchowy obejmuje 2–1000 lx, dostępna jest regulacja światła stałego i funkcja światła podstawowego. Stopień ochrony IP54 i zakres temperatur od −20 do 50 °C pozwalają zamontować czujnik także na zewnątrz, pod warunkiem montażu na suficie lub podbitce. Obudowa jest z tworzywa odpornego na UV w bieli RAL 9003, a samo urządzenie waży 163 g.
