Łącznik krzyżowy do szyn podtynkowych Nowodvorski PROFILE RECESSED X-CONNECTOR 8837 czarny

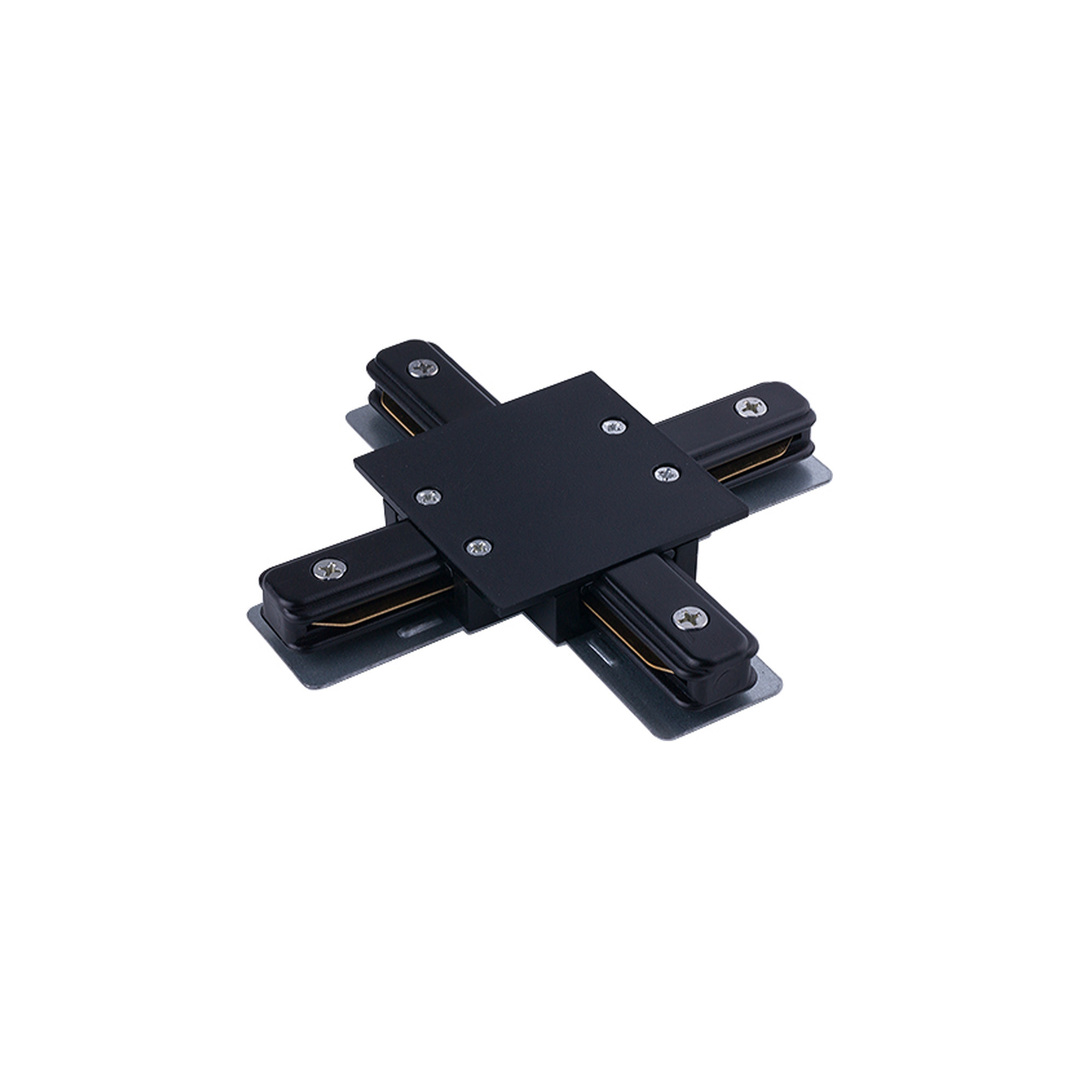

Nowodvorski PROFILE RECESSED X-CONNECTOR 8837 to czarny łącznik krzyżowy do podtynkowego systemu szynowego PROFILE. Element prowadzi układ w czterech prostopadłych kierunkach i pozwala zbudować skrzyżowanie w kształcie litery X. Instrukcja systemowa oznacza go jako element numer 8 i rozróżnia dwa warianty kolorystyczne: biały 8836 oraz prezentowany tutaj czarny 8837. Jest to akcesorium do szyny, a nie samodzielna oprawa i nie ma własnego punktu światła.

Zgodność z systemem PROFILE

Łącznik jest przeznaczony do podtynkowego, jednofazowego systemu PROFILE pracującego w jednym obwodzie. Producent podaje dla całego obwodu maksymalną długość 20 m i maksymalne obciążenie elektryczne 1500 W. Te wartości odnoszą się do zaplanowanej instalacji szynowej, a nie do pojedynczej oprawy montowanej na szynie. W instrukcji szerokość wycięcia dla szyny podtynkowej wynosi 45 mm, natomiast zalecany maksymalny odstęp między punktami mocowania szyny to 1000 mm.

Wymiary i materiały

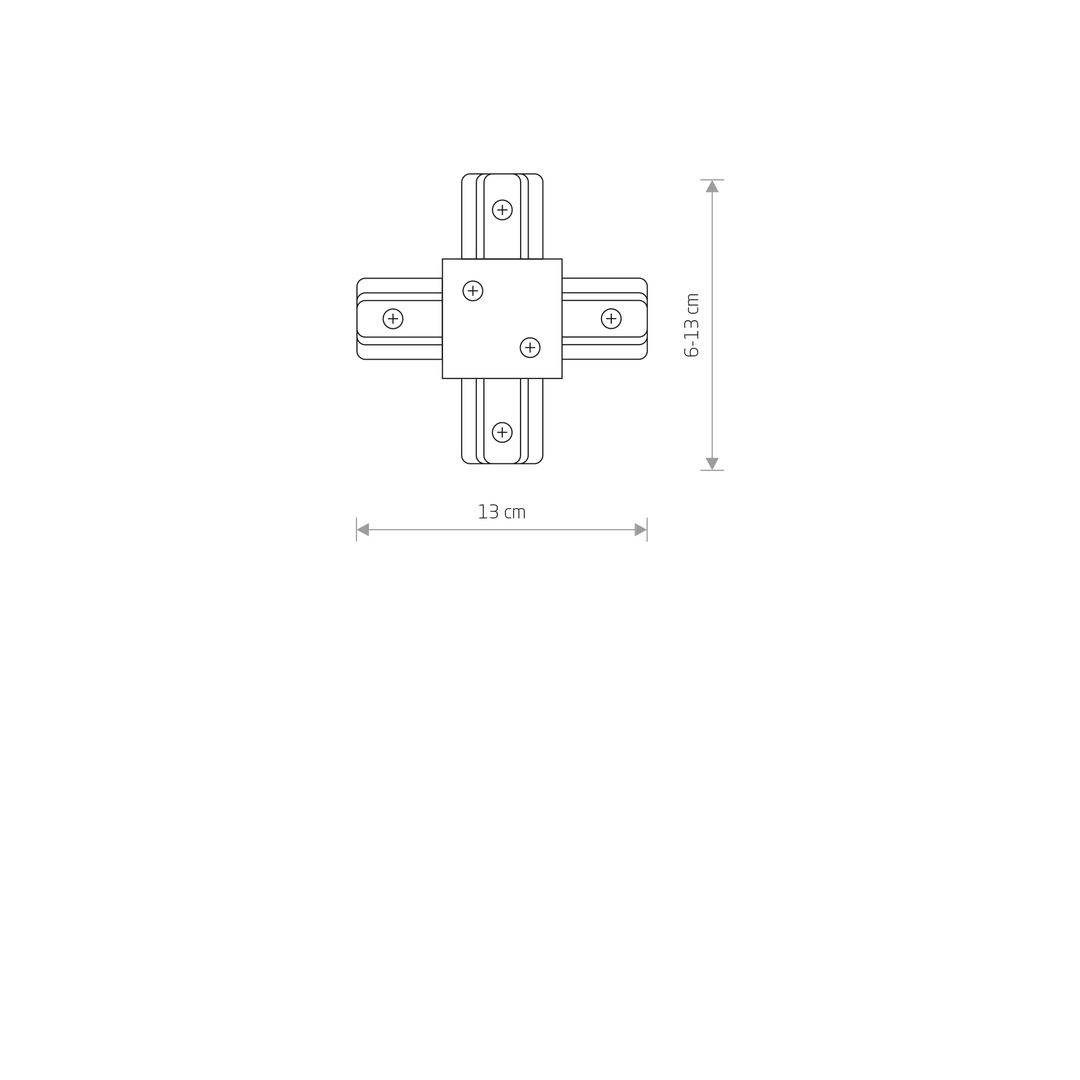

Oficjalna strona podaje długość 13 cm oraz drugi wymiar zapisany jako 6/13 cm; taki sam układ proporcji pokazuje rysunek techniczny krzyżowego elementu. Korpus wykonano z tworzywa PC, stali i miedzi, a jego kolor jest czarny. Masa netto i brutto wynoszą po 0,12 kg. Opakowanie ma 14 × 14 × 2 cm, co pozwala odróżnić dane transportowe od wymiarów samego łącznika.

Parametry elektryczne i montaż

Element pracuje przy napięciu około 220–230 V i częstotliwości 50/60 Hz. Ma stopień ochrony IP20 oraz klasę ochronności I, dlatego instalacja wymaga prawidłowego podłączenia przewodu ochronnego. Montaż należy wykonać zgodnie ze schematem systemu PROFILE, po odłączeniu zasilania, przez osobę posiadającą odpowiednie kwalifikacje elektryczne.
