Łącznik L 90° Trio DUOLINE 702231A, biały mat, przewód ochronny na zewnątrz

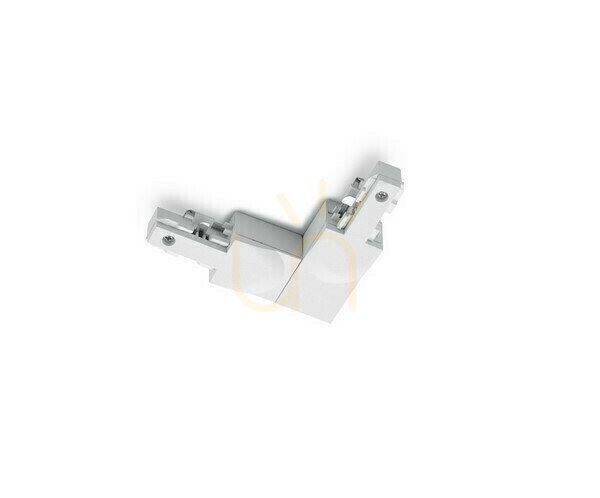

Trio DUOLINE 702231A to biały matowy łącznik narożny w kształcie litery L, przeznaczony do połączenia dwóch szyn pod kątem 90°. Obudowa jest wykonana z tworzywa sztucznego. Nie jest to reflektorek ani kompletne oświetlenie: jego zadaniem jest utworzenie narożnika w dwufazowym systemie szynowym DUOLINE.

Narożnik z przewodem ochronnym po zewnętrznej stronie

Najważniejszym wyróżnikiem wariantu 702231A jest zewnętrzne prowadzenie przewodu ochronnego. W szynach DUOLINE przewód ten biegnie po jednej stronie profilu. Jego położenie wynika z montażu zasilania i musi być zachowane na całej trasie, również w miejscu zmiany kierunku. Dlatego przed doborem łącznika sprawdź układ szyn i stronę przewodu ochronnego, a nie tylko kolor elementów.

Łącznik służy do narożnika prostokątnego. Nie zastępuje złącza prostego ani rozgałęzienia typu T. Oznaczenie 702231A pozwala odróżnić dokładną odmianę przy kompletowaniu części do zaplanowanej trasy.

Dwa obwody, nie moc świecenia

Dokumentacja podaje zasilanie 230 V ~ 50 Hz oraz maksymalne obciążenie 2 × 600 W. To parametr elementu systemowego, a nie pobór energii czy strumień świetlny lampy. Sam łącznik nie emituje światła. Dwufazowy system DUOLINE umożliwia niezależne włączanie lub ściemnianie dwóch grup opraw; ta funkcja dotyczy całej odpowiednio skonfigurowanej instalacji.

Miejsce na połączenie szyn

Wymiary łącznika wynoszą 9 cm szerokości, 10 cm głębokości i 2 cm wysokości. Uwzględnij ten obrys podczas rozplanowania narożnika. Producent dopuszcza montaż systemu na ścianie lub suficie i wskazuje zastosowanie we wnętrzach. Matowa biel oraz prosta forma odpowiadają nowoczesnej aranżacji szyn w salonie lub sypialni. Przed montażem należy zapoznać się z instrukcją i wskazówkami bezpieczeństwa producenta.
