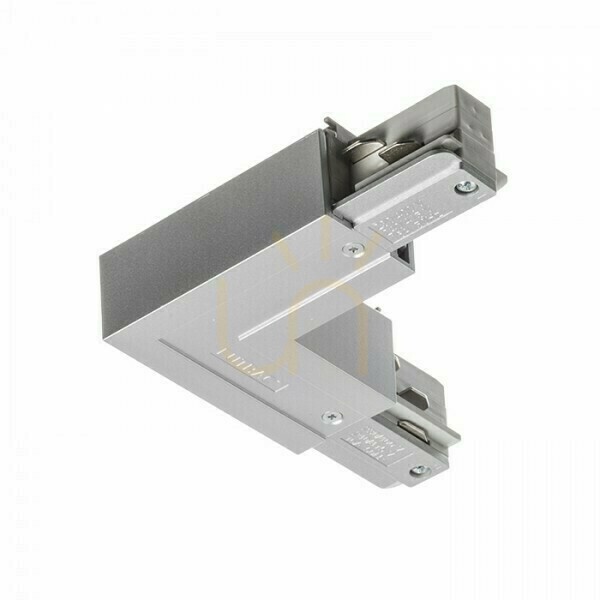

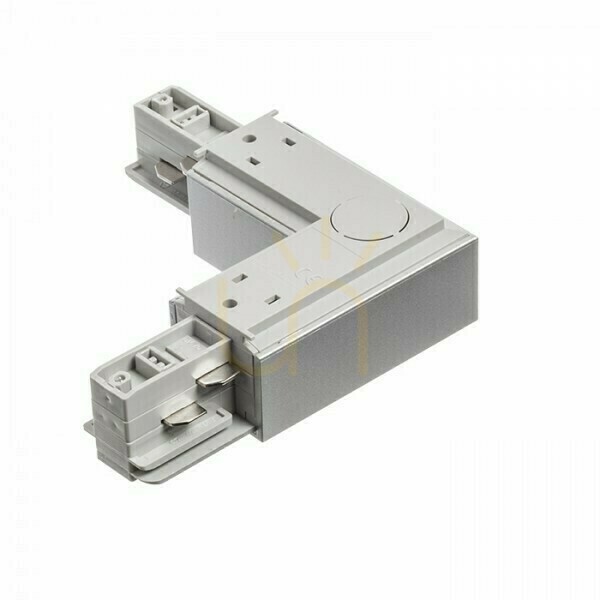

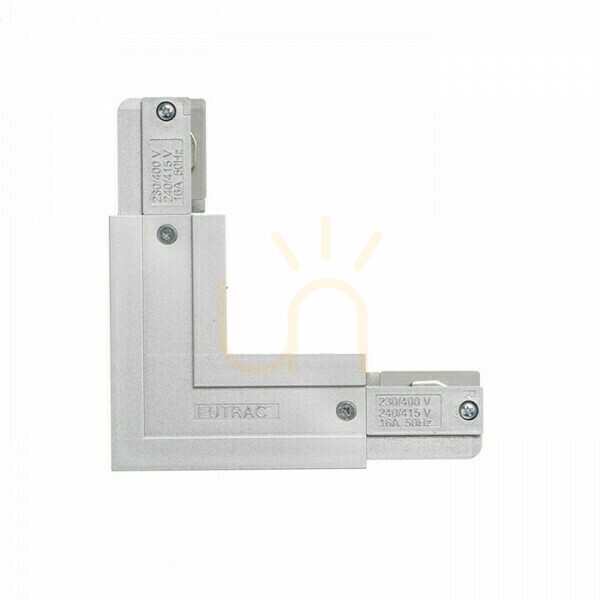

Łącznik L do szynoprzewodu 3-fazowego Rendl EUTRAC R11328, polaryzacja wewnętrzna, z zasilaniem, 16 A, srebrnoszary

To łącznik kątowy L do trójfazowego szynoprzewodu EUTRAC marki Rendl – element, którym łączy się dwa odcinki szyny pod kątem prostym. Wersja srebrnoszara, o polaryzacji wewnętrznej.

Polaryzacja – najważniejszy wybór przy zakupie

Szyna trójfazowa nie jest symetryczna: przewód ochronny biegnie po jednej z jej stron, a od tego zależy, w którą stronę „patrzy" szyna po zamontowaniu. Gdy trasa skręca, narożnik można wykonać na dwa sposoby – z przewodem ochronnym po wewnętrznej stronie zakrętu albo po zewnętrznej. Do każdego z nich służy inny łącznik i nie są one zamienne. Ten model to wersja wewnętrzna (inner polarity). Rendl produkuje bliźniaczy element o polaryzacji zewnętrznej – przed zamówieniem warto sprawdzić rysunek trasy albo już zamontowaną szynę.

Łącznik, który jest też zasilaniem

To nie jest zwykła złączka mechaniczna: przez ten element można wprowadzić zasilanie do całego systemu. Jeden komponent obsługuje więc narożnik i punkt przyłączenia 230 V naraz, co pozwala ukryć zasilanie w rogu pomieszczenia zamiast dokładać osobną wpustnicę na środku prostego odcinka. Maksymalne obciążenie: 16 A – to limit dla całej sekcji zasilanej przez ten punkt.

Trzy obwody, czyli po co to wszystko

System trójfazowy pozwala poprowadzić trzy niezależne obwody w jednej szynie. Oprawy wpina się w wybrany obwód, przekręcając adapter, dzięki czemu z jednej szyny można sterować trzema scenami światła osobnymi wyłącznikami: np. reflektory nad ekspozycją, oświetlenie ogólne i podświetlenie zaplecza. To standard w sklepach, galeriach i biurach.

Kompatybilność

Element należy do systemu EUTRAC / Eurostandard 3-fazowy, na napięcie 230 V. Pasuje do natynkowych szyn tego systemu i do jego pozostałych komponentów: łączników prostych, elastycznych, zaślepek, zawiesi linkowych i adapterów. Do szyn wpuszczanych Rendl przewiduje osobne wersje łączników – ten jest do wykonania natynkowego. Wymiary: 7,8 × 7,8 cm, wysokość 3,3 cm; masa 160 g.

Dane techniczne

• Kod producenta: R11328 (Rendl, system EUTRAC), EAN 8595685404868
• Typ: łącznik kątowy L z możliwością zasilania, polaryzacja wewnętrzna
• System: 3-fazowy, Eurostandard / EUTRAC; 230 V
• Maksymalne obciążenie: 16 A
• Wymiary: 7,8 × 7,8 cm, wysokość 3,3 cm; masa 160 g
• Kolor: srebrnoszary (dostępny także biały i czarny)
• Wykonanie: do szyn natynkowych
