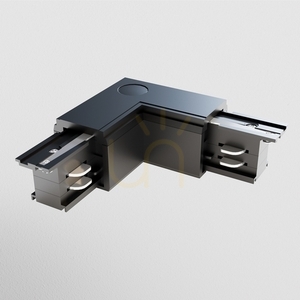

Łącznik narożny L Maytoni TRINITY TRA005CL-31B-R, szynoprzewód 3-fazowy, wewnętrzny prawy, czarny

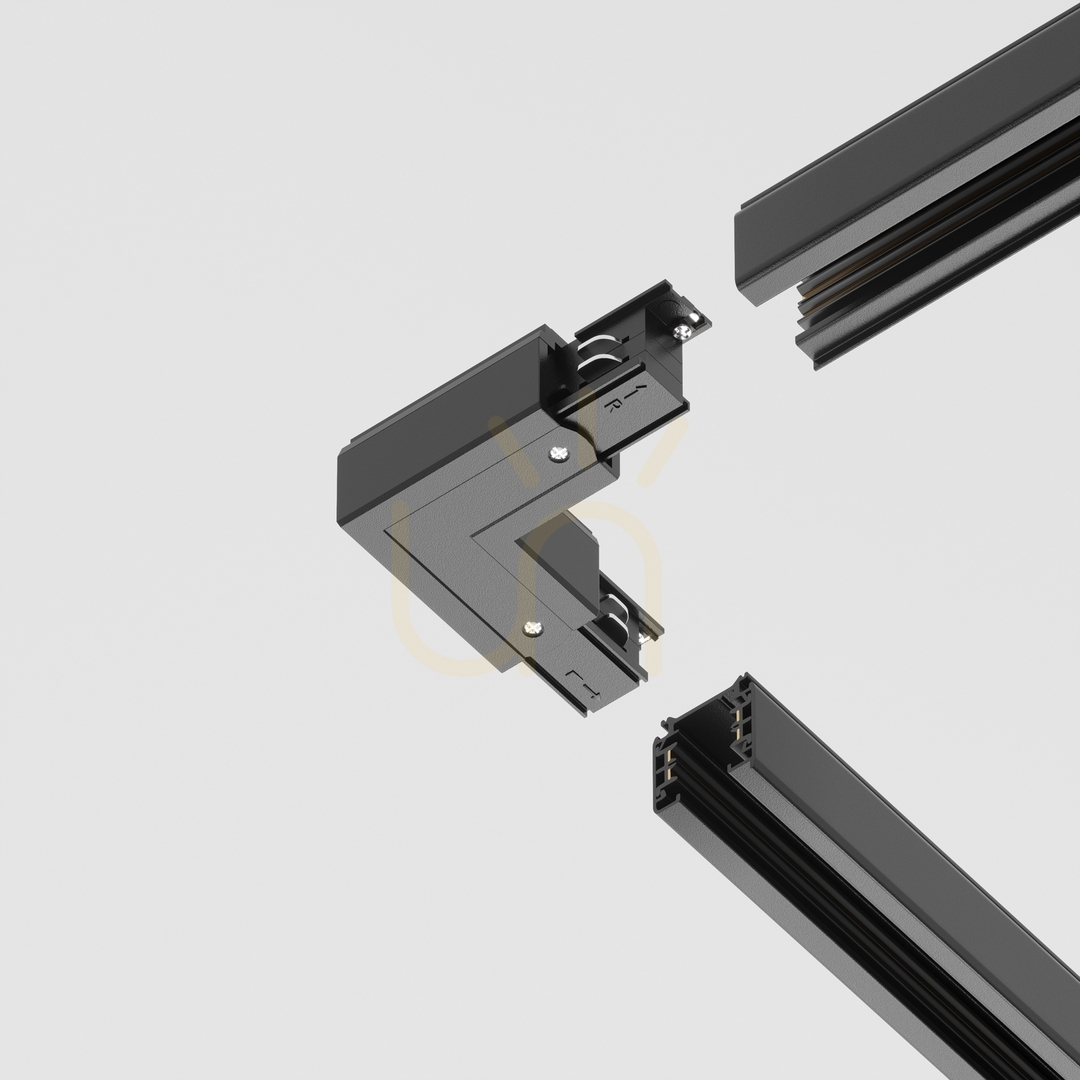

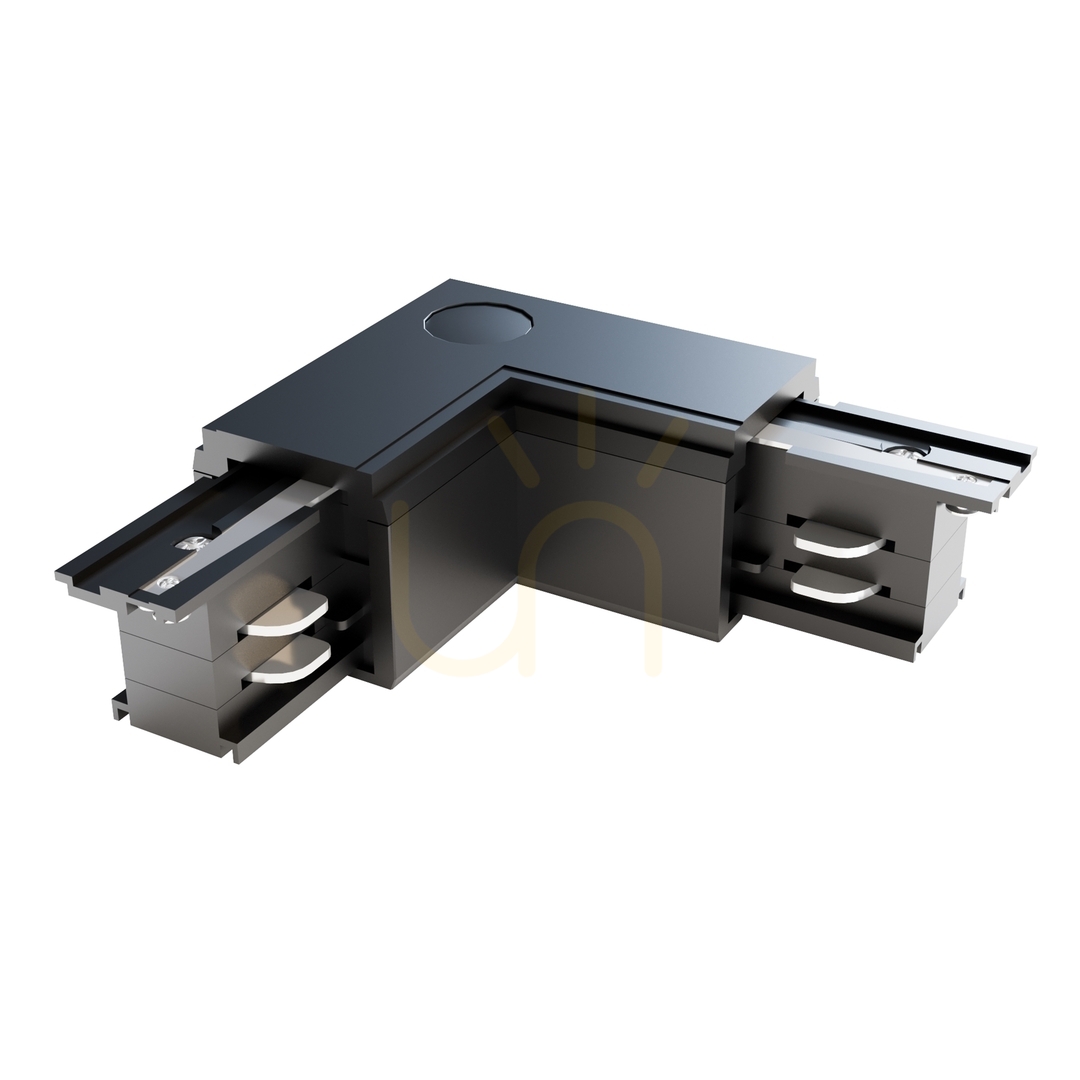

TRA005CL-31B-R to narożny łącznik typu L do szynoprzewodów trójfazowych Maytoni TRINITY. Łączy dwa odcinki szyny pod kątem prostym i przeprowadza przez narożnik wszystkie trzy obwody. Obudowa jest z czarnego tworzywa sztucznego.

Do czego pasuje

Element należy do systemu TRINITY i pasuje wyłącznie do szyn trójfazowych tej serii — profile trójfazowe różnych producentów mają różny rozstaw torów prądowych, więc łącznika nie da się użyć w innym systemie. Pracuje przy napięciu sieciowym 50 Hz AC 220–240 V i ma II klasę ochronności, czyli nie wymaga doprowadzenia przewodu ochronnego do samego łącznika.

Stopień ochrony IP20 przeznacza go do wnętrz suchych. To element pod napięciem: montaż i podłączenie odbywają się przy odciętym zasilaniu.

Wymiary i wersja prawa

Łącznik ma 99 × 99 mm w rzucie i 32 mm wysokości, czyli jest o wysokości zbliżonej do samej szyny i nie tworzy w narożniku wyraźnego zgrubienia. Waży 60 g.

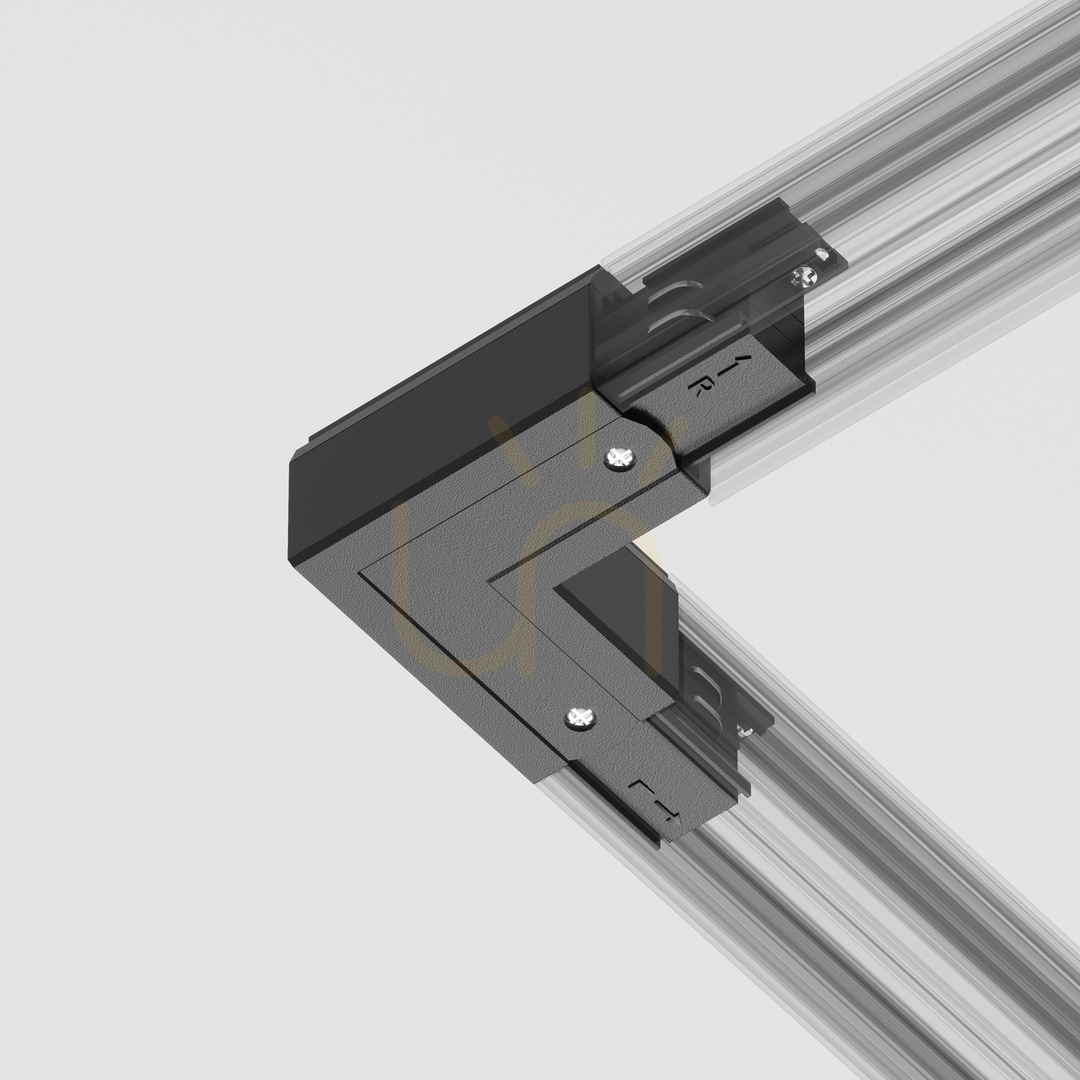

Oznaczenie „wewnętrzny prawy" opisuje stronę, po której narożnik się załamuje. Maytoni sprzedaje wersję lewą jako osobny artykuł (TRA005CL-31B-L), więc kierunek zakrętu trzeba ustalić na rysunku instalacji przed zamówieniem — dwie wersje nie są zamienne.

Montaż

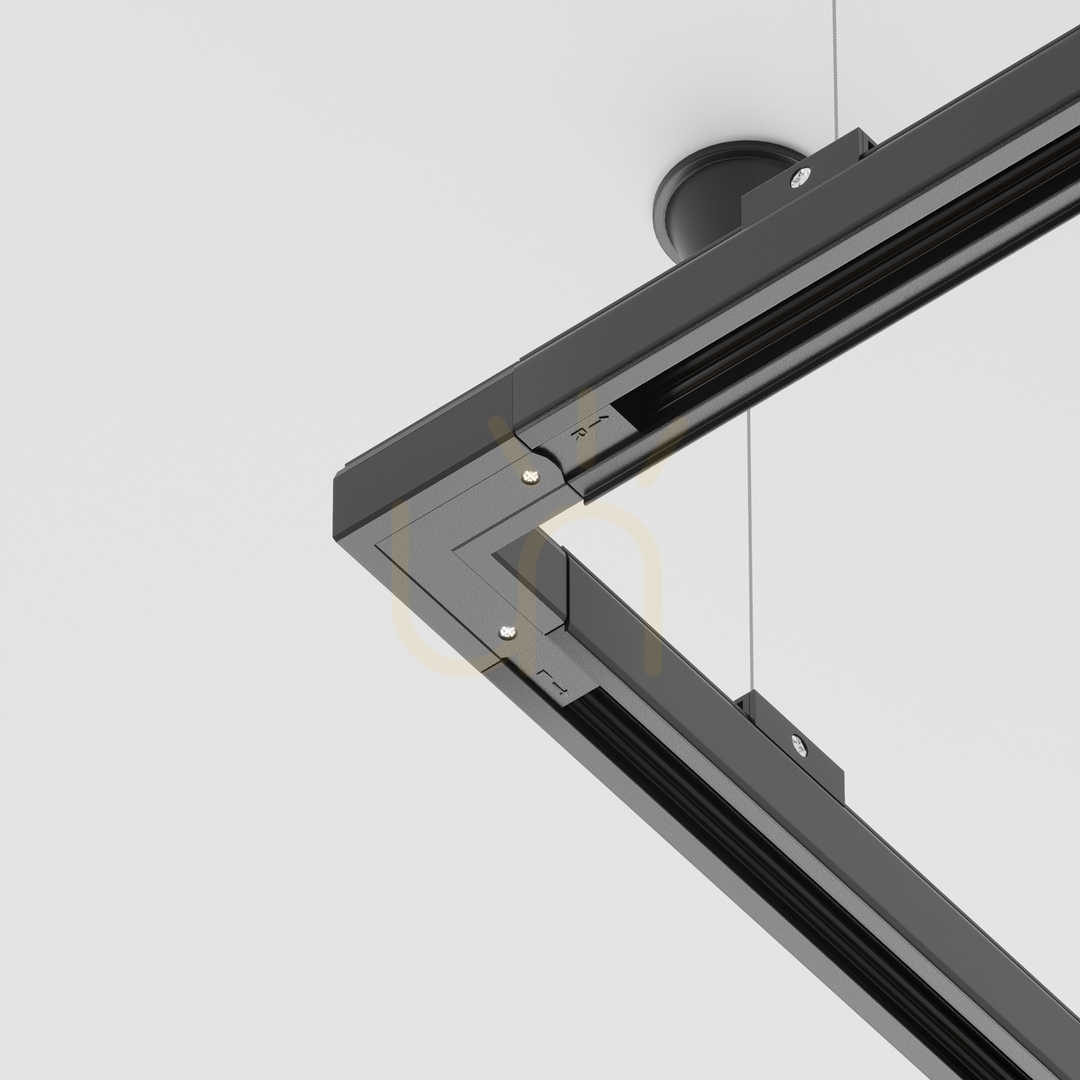

Producent przewiduje montaż natynkowy i podwieszany. W górnej ścianie obudowy jest otwór, przez który przechodzi punkt zawieszenia, więc narożnik szyny może być podparty dokładnie w miejscu połączenia — tam, gdzie zwis jest najbardziej narażony na ugięcie.

Łącznik nie zawiera źródła światła ani oprawki i nie jest ściemnialny; ściemnianie odbywa się po stronie opraw wpinanych w szynę.
