Łącznik prosty do szynoprzewodu podtynkowego CTLS RECESSED POWER STRAIGHT CONNECTOR 8685 czarny Nowodvorski

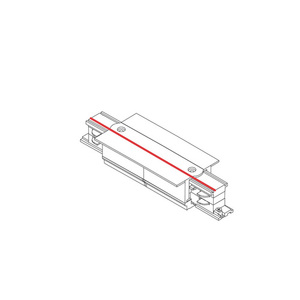

CTLS RECESSED POWER STRAIGHT CONNECTOR 8685 to czarny łącznik prosty do podtynkowego systemu szynowego Nowodvorski CTLS (Commercial Track Light System). Łączy dwa odcinki szyny w jednej linii i przenosi zasilanie dalej – słowo POWER odróżnia go od zaślepki, przez którą prąd nie przechodzi. Sam nie doprowadza zasilania z instalacji; do tego służy osobny element zasilający z tej samej serii.

Wymiary i miejsce na szynie

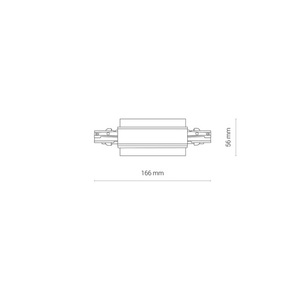

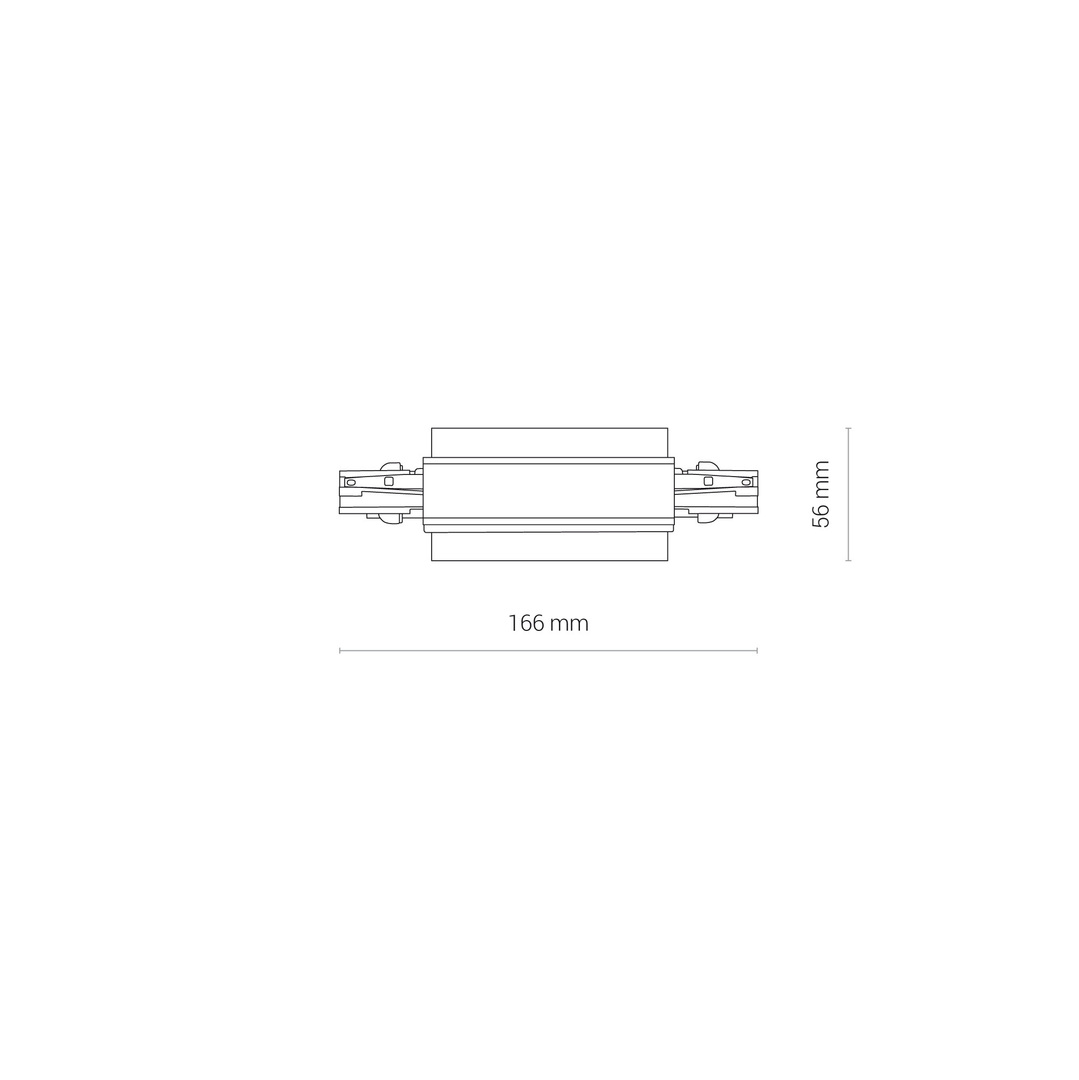

Łącznik ma 16,6 cm długości i 5,6 cm szerokości. Z każdej strony 3,4 cm wchodzi do wnętrza szyny, a między końcami odcinków zostaje widoczny korpus o długości 9,9 cm. Na tym fragmencie nie da się zamocować oprawy, więc warto uwzględnić go przy rozplanowaniu reflektorów wzdłuż ciągu.

Parametry elektryczne

Producent dopuszcza obciążenie do 16 A, czyli 3,7 kVA, przy zasilaniu ~220–230 V, 50/60 Hz. Łącznik ma klasę ochronności I – przenosi także przewód ochronny, więc ciąg szyny pozostaje uziemiony na całej długości. Przeznaczony jest wyłącznie do wnętrz.

Wykonanie i zawartość opakowania

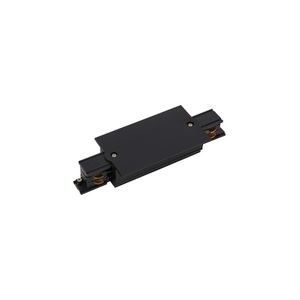

Korpus wykonano z czarnego tworzywa, a styki z miedzi. W opakowaniu jest sam łącznik; element waży 0,095 kg. Ten sam łącznik występuje także w wersji białej pod osobnym symbolem, więc kolor dobiera się do koloru szyny.
