Mechaniczny łącznik kątowy L Stucchi EVO ST2 biały S-9511/W2-ST2

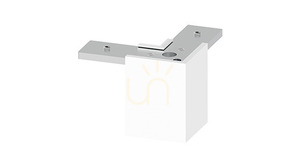

S-9511/W2-ST2 to biały mechaniczny łącznik kątowy L do profilu szynowego ST2 w systemie Stucchi EVO. Łączy dwa odcinki szyny ST2 pod kątem prostym, więc bieg szyny może skręcić w narożniku bez zmiany profilu. Korpus jest aluminiowy, a na łączniku siedzi metalowy wspornik mocowany wkrętem. To nie jest oprawa, odcinek szyny ani zasilanie końcowe.

Który łącznik pasuje do istniejącej szyny

Oficjalny opis ogranicza ten kod do szyny ST2. Sama nazwa rodziny EVO nie wystarczy: przed zamówieniem porównaj kod profilu na zamontowanej szynie z oznaczeniem ST2. Łącznik jest mechaniczny. Utrzymuje geometrię narożnika, ale nie wprowadza zasilania i nie zastępuje elektrycznego zasilacza końcowego ani sprzęgu pod napięciem. Jeśli projekt wymaga wpuszczenia zasilania w tym narożniku, potrzebny jest inny kod.

Wykończenie jest białe. Do czarnej szyny ST2 przeznaczony jest osobny kod S-9511/B-ST2, czyli ten sam mechaniczny łącznik L w kolorze czarnym. Biały kod nie dopasuje kolorystycznie czarnego profilu.

Korpus, wspornik i wkręt

Widoczna obudowa to korpus aluminiowy. Metalowy wspornik leży na łączniku i przyjmuje wkręty, co widać na oficjalnej wizualizacji. Montaż jest wkrętowy, więc połączenie dokręca się, a nie zostawia samego wcisku. Do instalacji potrzebny jest wkrętak pasujący do łba na wsporniku; karta produktu nie podaje rozmiaru grotu.

Producent podaje masę 132,2 g. To masa małego akcesorium, nie odcinka szyny, i nie jest nośnością szyny. Czytelnych wymiarów nie ma w tabeli karty. Rysunek techniczny pokazuje obrys L i otwory mocujące, więc dopasowanie do przekroju szyny trzeba sprawdzić na rysunku, a nie zgadywać z nazwy.

Gdzie ten narożnik ma sens

Łącznik idzie za szyną EVO ST2 w pomieszczeniach wewnętrznych: w salonie, kuchni, jadalni, przedpokoju, sypialni, pokoju dziecka, biurze i gabinecie, wszędzie tam, gdzie bieg szyny ma skręcić. Karta nie podaje stopnia IP, więc nie ma podstaw, by stosować go w łazience, na elewacji albo na zewnątrz.

W tym kodzie jest sam łącznik. Odcinki szyny, zasilanie i oprawy kupuje się osobno. Sam narożnik nie daje światła; decyduje tylko o tym, czy dwa białe odcinki ST2 spotkają się pod kątem prostym.
