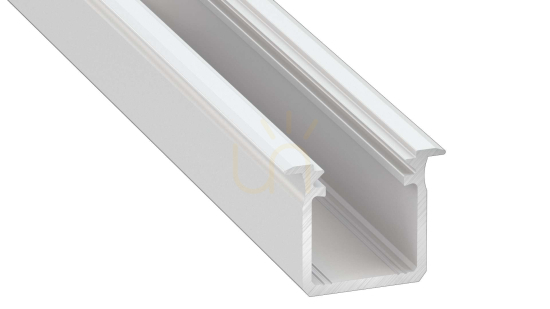

LUMINES G to wpuszczany profil aluminiowy do taśm LED — jeden z najczęściej wybieranych kształtów tam, gdzie światło ma być widoczne, a oprawa nie. Odcinek o długości 3 metrów w wykończeniu białym lakierowanym, numer katalogowy 10-0071-30.
Profil chowany w licu materiału

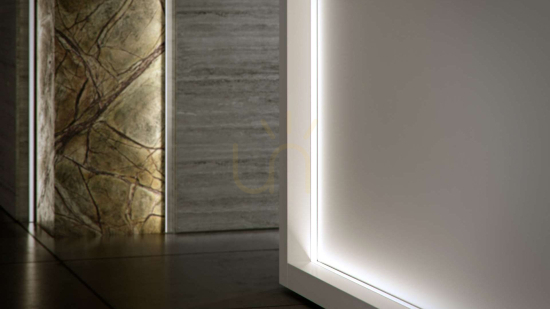

G montuje się w wyfrezowanym rowku o szerokości 17 mm. Nad powierzchnię wystaje wyłącznie kołnierz o grubości 2,5 mm i szerokości 22 mm, który maskuje krawędzie frezu — reszta profilu, 15,3 mm, chowa się w materiale. Dzięki temu w blacie kuchennym, półce, stopniu schodów czy panelu meblowym powstaje równa świetlna linia, a nie doklejona listwa.
Producent przewiduje dwie techniki montażu: wciśnięcie profilu w przygotowany frez albo przyklejenie na taśmę dwustronną. Profil nie jest przystosowany do łączenia odcinków w jedną ciągłą linię ani do obciążenia najazdowego, więc na podłodze, po której się chodzi lub jeździ, należy wybrać model najazdowy.
Co się w nim mieści
Komora mieści taśmę LED o szerokości do 12 mm, czyli praktycznie każdą popularną taśmę jednokolorową, CCT, COB lub RGB w tym standardzie. Otwór pod klosz ma 14,4 mm. Zasilacz montuje się poza profilem — G nie ma komory na sterownik.
Aluminium pełni tu funkcję radiatora, dlatego producent podaje maksymalną moc rozpraszaną taśmy: 24,4 W przy temperaturze profilu 55 °C i 32,5 W przy 65 °C. To realny limit projektowy — taśma o wyższej mocy na metr będzie się przegrzewać i szybciej traciła strumień.
Szczelność i kierunek świecenia
W wersji podstawowej, z kloszem wciskanym od góry, zestaw pracuje w klasie IP20 — to instalacja do suchych wnętrz. Profil jest jednak uszczelnialny i po zastosowaniu zestawu uszczelniającego osiąga IP68. Strumień świetlny wychodzi prostopadle do płaszczyzny montażu, a współczynnik olśnienia UGR producent klasyfikuje jako podstawowy.
Sprzedawany jako sam profil
W tej pozycji otrzymujesz wyłącznie 3-metrowy odcinek profilu. Klosz, zaślepki, taśma LED i zasilacz są osobnymi produktami — dobierasz je do własnego projektu:
- klosze BASIC w PMMA, PC 2.0 i PC Fractal: transparentny, clear, mrożony, mleczny, frosted mleczny, opal, czarny oraz soczewkowe Lens 15 i Lens 30 (odcinki 1 m, 2 m, 3 m)
- zaślepki z otworem na przewód: ABS w kolorze białym, czarnym, inox, srebrnym/szarym i złotym, aluminiowe w czarnym i srebrnym
- dodatki: profil montażowy Y M1 (10-0674-10) oraz włącznik bezdotykowy 14-7052-00
Warianty tego samego profilu
G występuje w sześciu wykończeniach: biały lakierowany, czarny anodowany, inox anodowany, srebrny anodowany, surowy oraz złoty lakierowany. Standardowe długości to 1,0 m, 2,02 m i 3,0 m; odcinki niestandardowe do 6 m realizowane są na zamówienie.

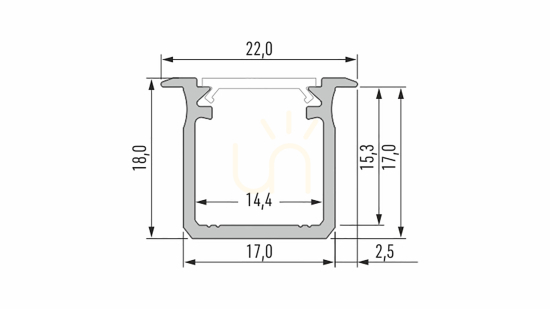

Dane techniczne
- Typ: profil aluminiowy wpuszczany do taśm LED
- Numer katalogowy: 10-0071-30, EAN 5901854777498
- Długość: 3,0 m
- Szerokość całkowita (z kołnierzem): 22 mm
- Szerokość korpusu / frezu: 17 mm
- Wysokość całkowita: 18 mm, w tym 15,3 mm poniżej kołnierza
- Grubość kołnierza: 2,5 mm
- Szerokość otworu na klosz: 14,4 mm
- Maksymalna szerokość taśmy LED: 12 mm
- Maksymalna moc rozpraszana: 24,4 W (profil 55 °C) / 32,5 W (profil 65 °C)
- Materiał: aluminium, wykończenie lakierowane białe
- Kształt profilu: prostokątny
- Kierunek strumienia świetlnego: prostopadle
- Stopień ochrony: IP20; uszczelnialny do IP68
- Umiejscowienie zasilacza: poza profilem
- Możliwość łączenia: nie
- Najazdowy: nie
- Montaż: na wcisk w wyfrezowany rowek lub na taśmę dwustronną
