Profil montażowy LUMINES TALIA M3 czarny lakierowany 2,02 m

To nie profil na taśmę — to konstrukcja pod profil TALIA

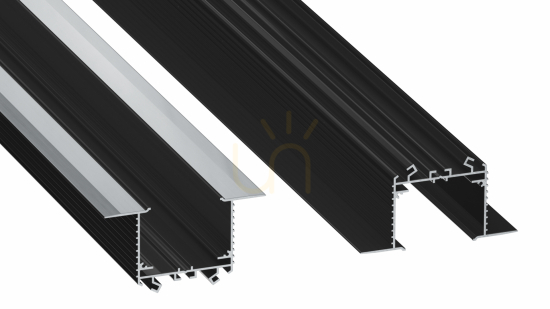

TALIA M3 nie jest profilem, w który wkłada się taśmę LED. To profil montażowy: aluminiowa konstrukcja wpuszczana w płytę gipsowo-kartonową, w którą dopiero wsuwa się właściwy profil oświetleniowy TALIA lub inTALIA. Dzięki temu nawierzchniowa z natury TALIA znika w płaszczyźnie sufitu i widać wyłącznie świecącą szczelinę. Sam TALIA M3 nie zawiera więc ani klosza, ani taśmy, ani zaślepek profilu świetlnego — to element konstrukcyjny kupowany razem z resztą systemu.

Wymiary i sposób osadzenia

Przekrój ma 97,4 mm szerokości całkowitej i 52,6 mm wysokości. Szeroki kołnierz po obu stronach jest przeznaczony do zagipsowania — na widoku zostaje tylko wąska krawędź o szerokości otworu 41,7 mm, a wewnętrzna głębokość kanału wynosi 41,2 mm. Producent zaznacza to wprost na rysunku: lakierowana jest jedynie widoczna krawędź, kołnierze są powierzchnią krytą. Odcinek w tej wersji ma 2020 mm; w ofercie są też 1000 i 3000 mm oraz długości niestandardowe do 6 m.

Regulacja i kąt świecenia

W połączeniu z łącznikiem międzyprofilowym TALIA (14-3041-03) profil TALIA można przesuwać w pionie względem M3, a także ustawić go pod kątem — to sposób na skierowanie strumienia na ścianę, regał albo w głąb pomieszczenia zamiast prosto w dół. Montaż odbywa się na sprężynach montażowych (14-5001-00), tak jak w typowych oprawach wpuszczanych w karton-gips.

Nośność, o której warto wiedzieć

Producent podaje granicę, przy której profil TALIA wypada z profilu montażowego M3: obciążenie pionowe 3,5 kg na metr. Zalecana liczba łączników to 3 sztuki na metr — przy dłuższych ciągach albo przy zestawieniu z cięższym kloszem to liczba, którą trzeba uwzględnić na etapie projektu, a nie po zamontowaniu.

Reszta systemu

Do M3 dedykowane są aluminiowe zaślepki w dwóch wykończeniach — pełnym (czarna 12-0762-11) i prostym (czarna 12-0772-11) — oraz łączniki: prosty 14-3032-02, kątowy 90° 14-3030-01, kątowy 120° 14-3036-01 i poprzeczny kątowy 14-3038-01. Profile można łączyć w dłuższe ciągi. Zasilacz mieści się wewnątrz profilu albo poza nim, zależnie od projektu. Stopień ochrony to IP20 — konstrukcja nie jest uszczelnialna i nie jest przeznaczona do przejazdu.

Dane techniczne

• Kod producenta: 10-0535-20
• Typ: profil montażowy (konstrukcyjny) do profilu TALIA i inTALIA
• Długość: 2020 mm
• Przekrój: 97,4 mm szerokości, 52,6 mm wysokości
• Otwór widoczny: 41,7 mm; głębokość kanału 41,2 mm
• Kolor: czarny lakierowany
• Montaż: wpuszczany w płytę gipsowo-kartonową, na sprężynach montażowych
• Możliwość łączenia odcinków: tak
• Umiejscowienie zasilacza: wewnątrz lub poza profilem
• Obciążenie graniczne profilu TALIA w M3: 3,5 kg/m; zalecane 3 łączniki na metr
• IP20, nieuszczelnialny, nienajazdowy
