Złączki i puszki elektryczne służą do wykonania oraz osłonięcia połączeń przewodów. Złączka zapewnia odpowiedni styk elektryczny, a puszka lub obudowa chroni miejsce połączenia w warunkach przewidzianych przez producenta. Przy oświetleniu wewnętrznym, na elewacji i w ogrodzie liczą się jednak różne wymagania. Wybór zaczyna się od przewodów i miejsca pracy, a nie od podobnego kształtu obudowy.
W tej grupie mieszczą się kostki i listwy zaciskowe, szybkozłączki przewodów, mufy oraz puszki połączeniowe. Każdy element musi odpowiadać budowie żył, ich przekrojowi, napięciu i obciążeniu. Sama możliwość wsunięcia przewodu nie dowodzi, że połączenie jest prawidłowo dobrane. Ważne są również szczelność, odciążenie mechaniczne i przestrzeń na ułożenie przewodów.
Nazwy opisują różne zadania. Kostka lub listwa zaciskowa łączy określone żyły w przewidzianym układzie. Szybkozłączka może wykorzystywać zacisk sprężynowy, z dźwignią lub bez niej. Mufa osłania połączenie kablowe i może mieć własny element zaciskowy. Puszka tworzy przestrzeń dla połączeń, rozgałęzień i odpowiednich przepustów. Nie każda obudowa ma od razu wszystkie złączki w komplecie.
Liczba torów elektrycznych nie jest tym samym co liczba wejść kablowych. Kabel wielożyłowy potrzebuje połączenia odpowiednich żył, natomiast każde wejście musi pasować do średnicy zewnętrznej kabla. Obudowa z trzema przepustami może służyć do rozgałęzienia, ale jej układ elektryczny trzeba sprawdzić osobno. Nie należy wyciągać go wyłącznie ze zdjęcia pokrywy.
| Rodzaj elementu | Główna funkcja | Parametry do porównania |
|---|---|---|
| Kostka lub listwa śrubowa | Połączenie żył w określonej liczbie torów | Przekrój, budowa żyły, prąd oraz wymagania zacisku |
| Szybkozłączka sprężynowa | Łączenie dopuszczonych rodzajów przewodów | Drut lub linka, zakres przekrojów, liczba zacisków i sposób zwalniania |
| Mufa kablowa | Osłonięte połączenie wzdłuż kabla | Przepusty, średnica kabla, liczba torów i warunki szczelności |
| Złącze rozgałęźne | Podział trasy przewodów na kilka kierunków | Układ połączeń, liczba wejść i dopuszczalne obciążenie |
| Puszka połączeniowa | Miejsce dla połączeń i ich ochrony | Przestrzeń robocza, wyposażenie, mocowanie i ochrona środowiskowa |
Żyła jednodrutowa i elastyczna linka nie zachowują się identycznie pod zaciskiem. Złączka przeznaczona tylko do przewodów jednodrutowych nie staje się uniwersalna dlatego, że podobną średnicę ma przewód linkowy. Należy sprawdzić dopuszczone rodzaje żył i sposób ich przygotowania. O właściwej kombinacji decyduje dokumentacja danego zacisku.
W wersjach z dźwignią otwieranie mechanizmu może ułatwiać obsługę różnych rodzajów przewodów, ale nie jest to automatyczna cecha każdej szybkozłączki. Zakresy dla drutu, linki oraz linki z tulejką mogą się różnić. Podobnie nie wszystkie złączki pozwalają na wielokrotne użycie w identyczny sposób. Dobór powinien wynikać z danych konkretnej serii, a nie z samej nazwy handlowej rozwiązania.
Nie zakładaj również zgodności z każdym materiałem żyły. Informacja o przewodzie miedzianym nie obejmuje automatycznie aluminium ani przewodów o innej budowie. Jeżeli producent przewiduje szczególne akcesoria lub przygotowanie połączenia, są one częścią wymagań. Połączenia różnych materiałów powinien ocenić elektryk, bez zastępowania właściwego elementu przypadkową kostką.
Przekrój podawany w mm² opisuje pole przekroju przewodnika. Średnica kabla podawana w mm odnosi się do jego zewnętrznego wymiaru, zwykle razem z izolacją i powłoką. To dwie różne wartości. Zacisk dobiera się do żyły, a uszczelnienie wejścia do kabla. Spełnienie jednego z tych warunków nie zastępuje drugiego.
Dla przykładu mufa może mieć określony zakres przekrojów żył oraz osobny zakres średnic kabli, które da się poprawnie uszczelnić. Dwa kable z żyłami o takim samym przekroju mogą mieć różną średnicę zewnętrzną przez odmienną izolację i konstrukcję. Przy zamówieniu złącza trzeba więc znać obie dane, zamiast sugerować się tylko liczbą żył na etykiecie przewodu.
Za duży przepust może nie zapewnić przewidzianej szczelności i utrzymania kabla. Zbyt mały może nie przyjąć powłoki bez jej niewłaściwego odkształcenia. Nie należy korygować niedopasowania przypadkowymi podkładkami, taśmą lub nieprzewidzianym uszczelniaczem. Właściwy jest element i osprzęt dopuszczony dla rzeczywistego kabla.
Zacisk śrubowy oraz sprężynowy mogą być poprawnymi rozwiązaniami, jeśli są stosowane zgodnie z przeznaczeniem. Różnią się sposobem utrzymywania styku i obsługi. Przy zacisku śrubowym znaczenie mają instrukcje dotyczące dokręcenia i przygotowania żyły. Przy sprężynowym trzeba sprawdzić rodzaj przewodu, zakres przekroju i sposób wprowadzania oraz zwalniania.
Nie ma jednego momentu dokręcenia odpowiedniego dla wszystkich listew. Zbyt mocne i zbyt słabe dociśnięcie mogą prowadzić do innych problemów, dlatego obowiązuje wartość oraz metoda przewidziana dla konkretnego produktu. Nie należy też samodzielnie łączyć kilku żył w zacisku, jeżeli producent nie dopuścił takiego układu. Liczba otworów i sposób ich połączenia wewnętrznego wymagają sprawdzenia.
Przezroczysta obudowa może ułatwiać wzrokową ocenę położenia żyły, lecz nie zastępuje kontroli zgodności i poprawności wykonania. Kolor dźwigni czy obudowy nie jest uniwersalnym kodem obciążalności. Porównuj oznaczenia i dane techniczne, a nie wygląd podobnej złączki używanej wcześniej w innym miejscu.
Oznaczenie IP informuje o ochronie zapewnianej przez obudowę w określonych warunkach. Pierwsza cyfra dotyczy ciał stałych i pyłu, druga wody. IP44, IP65, IP66 i IP68 nie są jedynie kolejnymi nazwami tego samego uszczelnienia. Trzeba odnieść ich znaczenie do warunków montażu, instrukcji i całej złożonej obudowy.
IP68 nie oznacza dowolnej głębokości ani dowolnie długiego zanurzenia. Szczegółowe warunki określa producent. Nie jest też samodzielnym potwierdzeniem możliwości zakopania połączenia w ziemi. Wymagania dotyczące takiego miejsca, odporności mechanicznej i kontaktu z otoczeniem należy potwierdzić oddzielnie. Podobnie odporność na strugę wody nie jest tym samym co warunki zanurzenia.
Przewidziany stopień ochrony zależy od poprawnego złożenia wszystkich części, odpowiednich uszczelek, właściwych kabli i zaślepienia nieużywanych wejść. Sam napis na otwartej obudowie nie chroni połączenia. Przepust dopasowany poza swoim zakresem lub uszkodzona uszczelka mogą zmienić warunki działania całego zestawu.
Na elewacji i w ogrodzie oprócz wody trzeba uwzględnić temperaturę, promieniowanie słoneczne, zabrudzenie oraz narażenia mechaniczne. Nie każda obudowa o szczelnym zamknięciu jest odporna na UV lub dopuszczona do każdego miejsca zewnętrznego. Takie właściwości powinny wynikać z danych materiału i zastosowania, a nie z czarnego koloru tworzywa.
Połączenie warto planować tak, aby było dostępne do kontroli i nie przejmowało przypadkowych sił działających na przewód. Dławnica może pełnić określoną funkcję uszczelniającą i mocującą, jednak nie należy zakładać, że każdy przepust stanowi uniwersalne odciążenie. Właściwy sposób mocowania kabla i samej obudowy określa dokumentacja.
Przy rozgałęzieniu do kilku lamp znaczenie ma nie tylko liczba wejść. Trzeba uwzględnić układ torów, dopuszczalną liczbę żył i obciążenie wspólnej części połączenia. Rozdzielenie przewodu w trzy kierunki nie tworzy trzech niezależnych limitów prądu bez względu na wejście. Cała trasa wymaga spójnego doboru przez instalatora.
Znamionowe napięcie oraz prąd złączki są parametrami granicznymi określonymi w danych producenta. Nie opisują zużycia energii przez połączenie ani nie wskazują automatycznie wartości zabezpieczenia. Do oceny wchodzą także przewód, sposób montażu i warunki środowiskowe. Puszka nie podnosi obciążalności umieszczonego w niej niewłaściwego zacisku.
Zakres temperatur dotyczy konkretnego elementu i określonych warunków. Blisko źródeł ciepła, wewnątrz oprawy lub w miejscu nasłonecznionym wymagania mogą różnić się od tych w chłodnym pomieszczeniu. Trzeba sprawdzić dopuszczenie całej kombinacji, łącznie z uszczelnieniami i powłoką kabla. Materiał obudowy nie daje sam w sobie kompletnej odpowiedzi o zastosowaniu.
Wymiar zewnętrzny nie jest równy dostępnej przestrzeni roboczej. Część miejsca zajmują uszczelki, przepusty, mocowania i listwa. Pozostała przestrzeń powinna pozwolić ułożyć przewody bez nadmiernego ściskania i naprężania połączeń. Przy kilku kablach warto znać również ich sztywność oraz wymagania dotyczące prowadzenia.

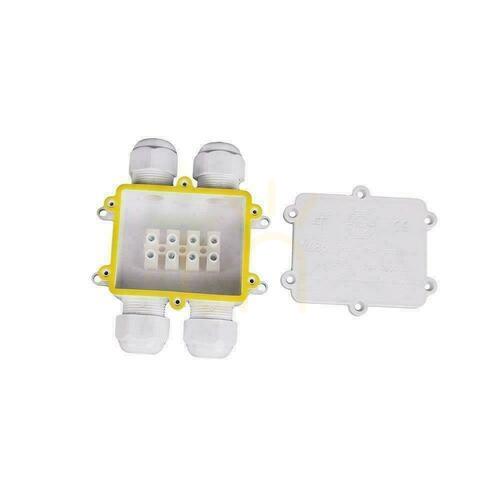

Sprawdź wyposażenie: puszka może być pusta, zawierać złączki albo wymagać osobnego dobrania elementów. Pokrywa i wszystkie niezbędne uszczelnienia muszą odpowiadać danemu modelowi. Podobnie wyglądający zamiennik pokrywy nie jest dowodem zachowania ochrony. To szczególnie istotne przy serwisowaniu istniejącego połączenia.
Łącznik szynoprzewodu może prowadzić zasilanie w określonym systemie, ale ma inną geometrię i sposób współpracy niż złączka do przewodów. Złącze do płytki taśmy LED dobiera się natomiast do szerokości taśmy, liczby pól i danego układu. Ozdobna puszka sufitowa może pełnić funkcję podsufitki. Nazwa „łącznik” lub „puszka” nie potwierdza więc ogólnego zastosowania elektrycznego.
Przy akcesoriach systemowych ważna jest zgodność z konkretną rodziną. Nie zastępuj ich elementem o podobnych wymiarach bez wyraźnego dopuszczenia. Złączka uniwersalna także pozostaje uniwersalna tylko w zakresie przewodów i warunków podanych przez producenta, a nie dla każdego napięcia, materiału oraz sposobu montażu.
Dobór połączeń w instalacji sieciowej, ich wykonanie i sprawdzenie należy powierzyć osobie z odpowiednimi kwalifikacjami. Ten opis pomaga odróżnić produkty i przygotować potrzebne dane, lecz nie zastępuje projektu, instrukcji ani pomiarów. Nie jest też instrukcją podłączania przewodów według ich koloru.
Nie. Dopuszczone rodzaje żył i zakresy przekrojów są określone dla konkretnego zacisku. Część złączek jest przeznaczona do drutu, inne obsługują również linkę. Przygotowanie końcówki także musi odpowiadać dokumentacji.
Przekrój w mm² opisuje przewodnik i służy do doboru zacisku. Średnica w mm dotyczy zewnętrznego wymiaru kabla i jest istotna przy przepustach oraz uszczelnieniu. Oba parametry trzeba sprawdzić osobno.
Nie wynika to z samego oznaczenia IP68. Potrzebne jest wyraźne dopuszczenie producenta do danego zastosowania i warunków otoczenia. Znaczenie mają również kabel, sposób montażu oraz narażenia mechaniczne.
Nie. Może być pustą obudową albo kompletnym zestawem o określonym wyposażeniu. Trzeba sprawdzić zawartość i wymagane dodatki, zamiast przyjmować je na podstawie przykładowego zdjęcia wnętrza.
Nie. Wejścia prowadzą kable do obudowy, a tory opisują układ połączeń żył. Liczbę i sposób połączenia zacisków należy sprawdzić niezależnie od liczby dławnic lub otworów.
Wyłącznie wtedy, gdy producent dopuścił konkretną liczbę oraz budowę przewodów w tym zacisku. Sam rozmiar otworu nie jest takim potwierdzeniem. Nieprawidłowa konfiguracja może pogorszyć styk i utrzymanie żył.
Nie. Odporność na UV i zakres temperatur to odrębne właściwości. Muszą być potwierdzone dla danego materiału oraz zastosowania. Stopień ochrony przed wodą nie zastępuje tych informacji.
Zależy to od jej konstrukcji i wymagań konkretnej instalacji. Nie należy uznawać każdego izolowanego korpusu za wystarczającą obudowę całego połączenia. Dobór osłony, ochrony i dostępu powinien ocenić instalator.
Porównaj przewody, układ połączeń i warunki otoczenia przed wyborem rozmiaru obudowy. Pozostałe części potrzebne do przygotowania układu znajdziesz w akcesoriach elektrycznych, zawsze z uwzględnieniem zgodności całego rozwiązania.
