Łącznik kątowy L do szynoprzewodu jednofazowego Nowodvorski PROFILE L CONNECTOR 9455, czarny

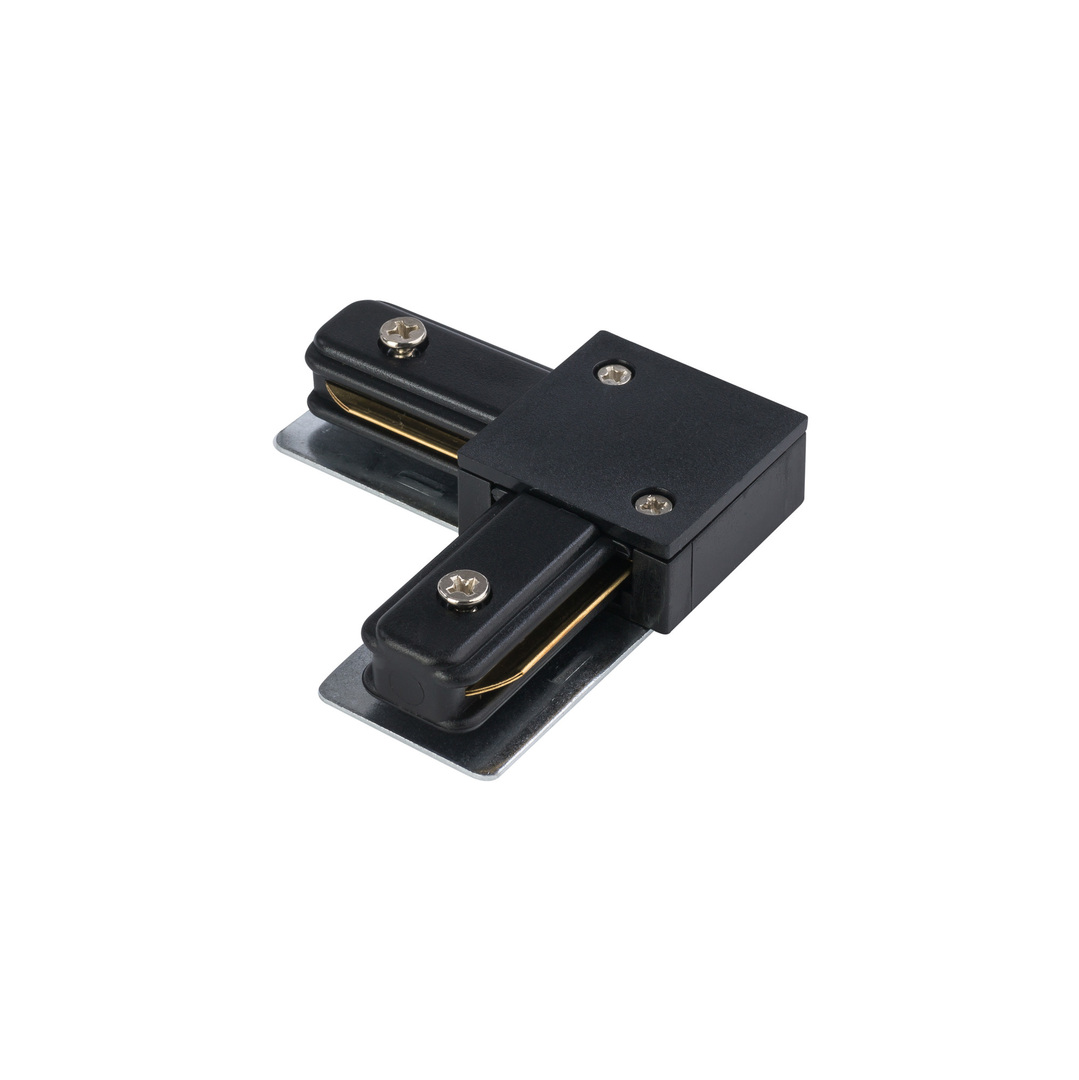

PROFILE L CONNECTOR 9455 to czarny łącznik kątowy do jednofazowego systemu szynowego Nowodvorski PROFILE. Łączy dwa odcinki szynoprzewodu pod kątem prostym, więc linia szyny może skręcić, na przykład przy narożniku pomieszczenia, a zasilanie przechodzi dalej przez miedziane styki łącznika.

Z czym współpracuje

Łącznik jest przeznaczony do systemu PROFILE zasilanego napięciem ~220–230 V. W czarnej wersji systemu pasuje do szyn PROFILE TRACK 1 m (symbol 9448) i 2 m (9452); do białych szyn producent przewiduje biały odpowiednik o symbolu 9456. Łącznik sam nie doprowadza prądu do szyny — do tego służy osobny element zasilający, np. PROFILE POWER END CAP (9463), a wolny koniec linii zamyka zaślepka PROFILE DEAD END CAP (9458).

Montaż i wykonanie

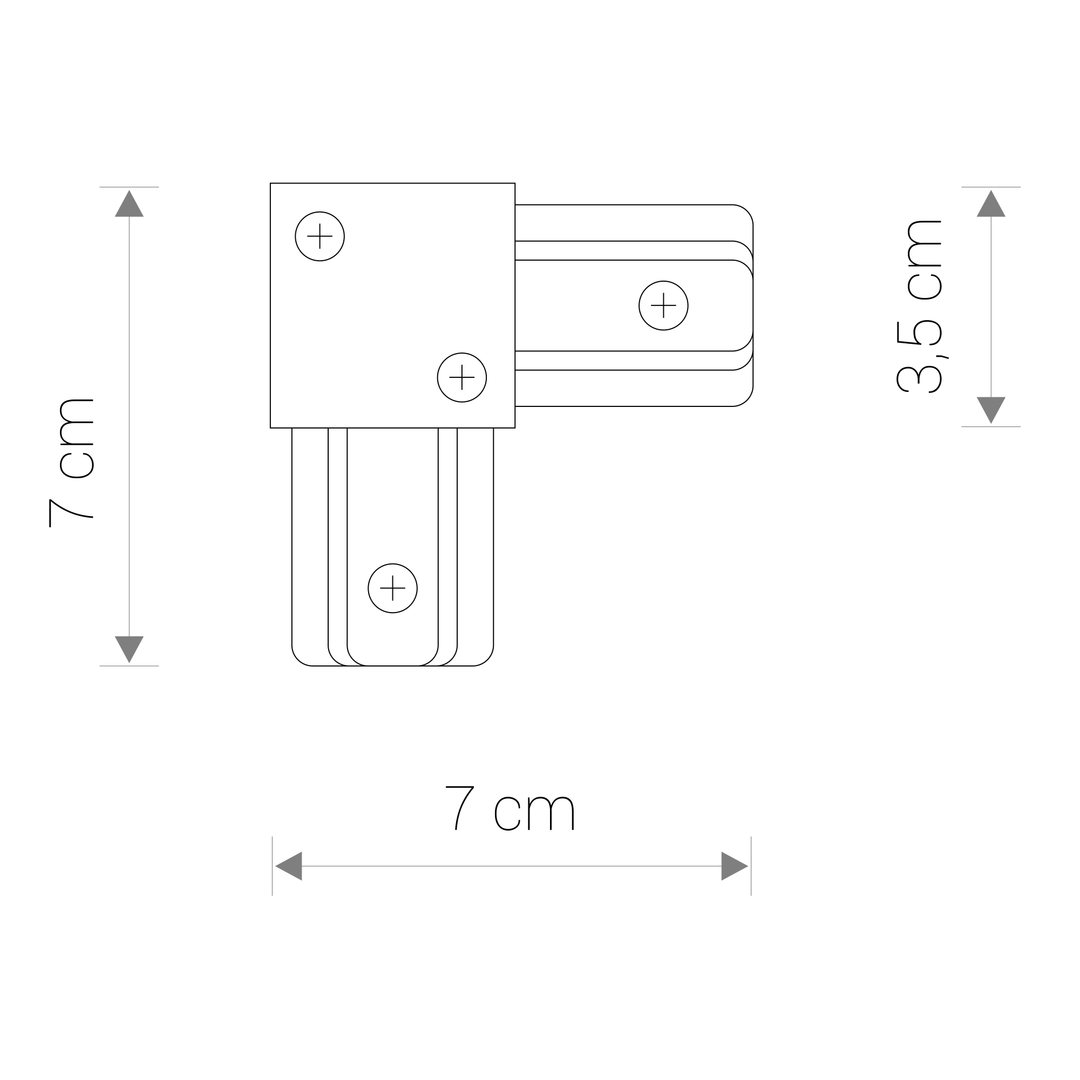

Według instrukcji producenta elementy systemu łączy się na wcisk: przed wsunięciem łącznika w końce szyn wystarczy poluzować jego śruby mocujące, a potem je dokręcić. Każde ramię łącznika ma 7 cm długości licząc od zewnętrznej krawędzi i 3,5 cm szerokości.

Korpus jest z tworzywa sztucznego PC, elementy przewodzące z miedzi i stali. To osprzęt w I klasie ochronności, przeznaczony wyłącznie do wnętrz — instalacja szynowa wymaga przewodu ochronnego, a podłączenie do sieci producent zastrzega dla osoby z uprawnieniami elektrycznymi.
