Łącznik T prawy do szynoprzewodu wpuszczanego Nowodvorski CTLS 3-fazowy biały 16 A 8681 do końca 30 wrz

Łącznik T do wpuszczanego szynoprzewodu 3-fazowego CTLS, wersja prawa (T-R2), w bieli. Symbol 8681. Obciążalność 16 A / 3,7 kVA.

Do czego służy łącznik T

Szynoprzewód rzadko biegnie jedną prostą linią. Łącznik T łączy trzy odcinki szyny pod kątem prostym – pozwala odbić odgałęzienie od głównego ciągu, na przykład w stronę witryny, przymierzalni czy zaplecza. Jednocześnie przenosi zasilanie i wszystkie trzy fazy przez połączenie, więc oprawy w odgałęzieniu działają w tych samych obwodach co reszta instalacji.

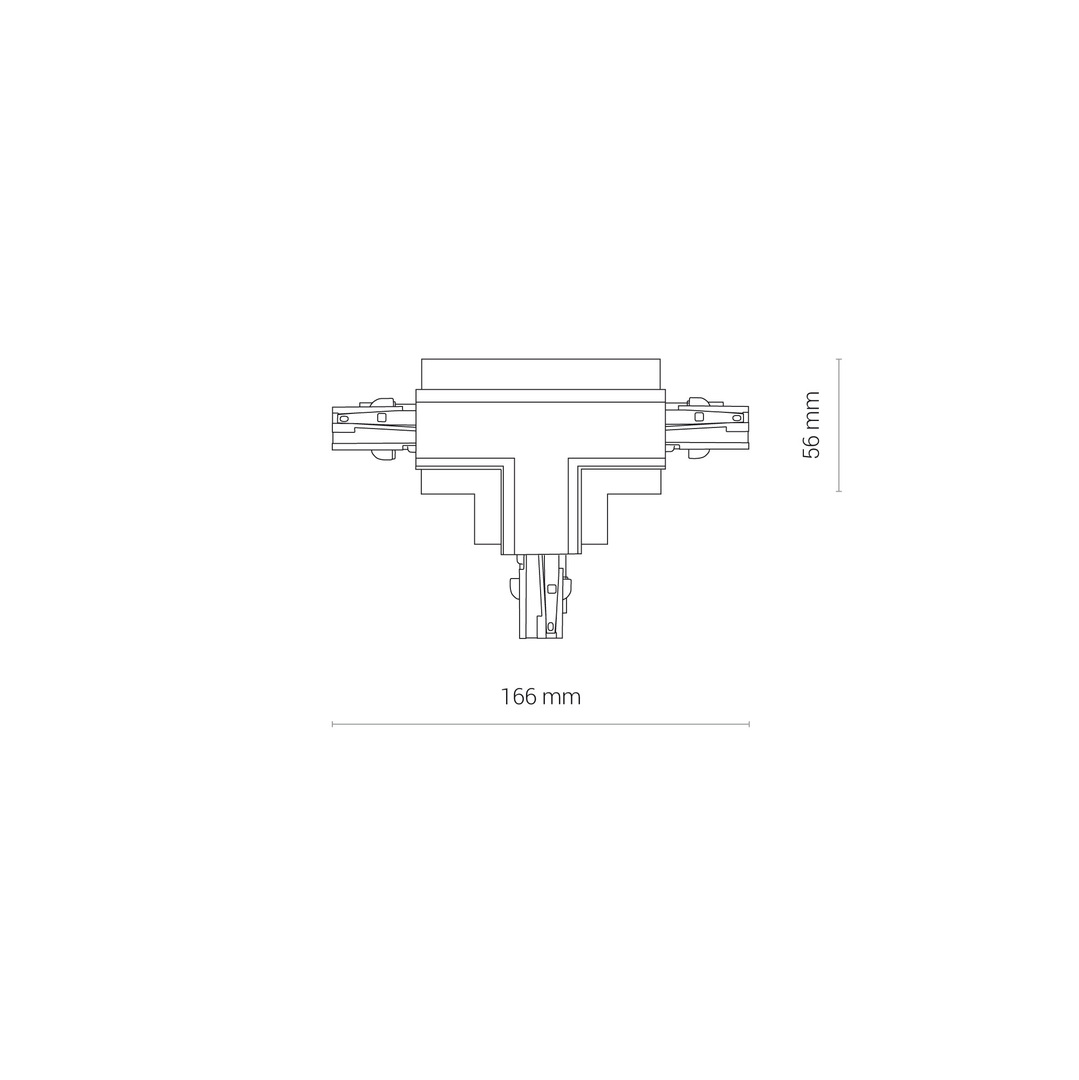

Element ma wymiary 16,6 × 5,6 cm i wagę 0,15 kg – jest to część systemowa, nie uniwersalna złączka.

„Prawy" – dlaczego to nie jest szczegół

W szynie 3-fazowej strona, po której leżą przewody faz, ma znaczenie. Wersja prawa (RIGHT 2, T-R2) ustawia polaryzację tak, by numeracja obwodów po obu stronach złącza się zgadzała. Zamówienie wersji lewej zamiast prawej kończy się przestawieniem faz w całym odgałęzieniu – oprawy zapalają się z innym włącznikiem, niż zaplanowano.

Przed zamówieniem warto sprawdzić kierunek biegu szyny na rysunku i to, po której stronie wypada odgałęzienie. Producent oferuje odpowiednik lewy jako osobny artykuł.

Wersja wpuszczana (RECESSED)

To złącze należy do linii CTLS RECESSED – do szyn montowanych w suficie, licowanych z jego płaszczyzną, a nie natynkowych. Profile natynkowe i wpuszczane CTLS mają inne obudowy i inne złącza; ten element nie pasuje do wersji natynkowej.

CTLS (Commercial Track Light System) to system Nowodvorskiego przeznaczony do zastosowań komercyjnych – sklepów, showroomów, galerii – gdzie oświetlenie zmienia się razem z ekspozycją.

Parametry elektryczne

Obciążalność 16 A / 3,7 kVA to limit dla całego odgałęzienia. Przy oprawach LED po 20–30 W oznacza to ponad sto opraw na obwód – w praktyce ograniczeniem będzie zabezpieczenie, nie złącze. Zasilanie ~220–230 V, 50/60 Hz, klasa ochronności I (wymagany przewód ochronny), stopień ochrony IP20 – wyłącznie suche wnętrza.

Wykonanie: tworzywo sztuczne z torami miedzianymi. Miedź w torach prądowych jest istotna przy 16 A – decyduje o rezystancji styku i nagrzewaniu się połączenia w długiej eksploatacji. Producent daje 5 lat gwarancji.

Dane techniczne

• Producent: Nowodvorski Lighting, system CTLS, symbol 8681
• EAN: 5903139868198
• Typ: łącznik T, wersja prawa (T-R2)
• System: szynoprzewód 3-fazowy, Eurostandard EUTRAC, wersja wpuszczana (RECESSED)
• Obciążalność: 16 A / 3,7 kVA
• Zasilanie: ~220–230 V, 50/60 Hz
• Klasa ochronności: I
• Stopień ochrony: IP20 (wnętrza suche)
• Wymiary: 16,6 × 5,6 cm
• Waga: 0,15 kg
• Materiały: tworzywo sztuczne, miedź
• Kolor: biały
• Gwarancja: 5 lat
