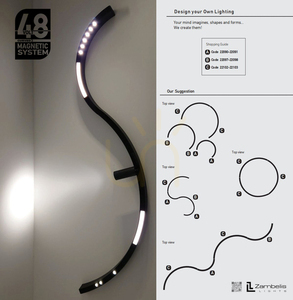

22102 to łukowy odcinek szyny magnetycznej 48 V z systemu Zambelis 48V Circles – Curved Magnetic System. Segment obejmuje 120° okręgu o średnicy 1200 mm, więc trzy takie odcinki zamykają się w pełne koło; dwa dają literę C, a połączone z odcinkami o innej średnicy budują fale i esy. Sam profil ma 28 mm szerokości i 56 mm wysokości, a magnetyczny kanał, w którym siedzą oprawy, jest szeroki na 23 mm.
Sama szyna, bez opraw i bez zasilacza
To element konstrukcyjny systemu, a nie lampa. W zestawie znajduje się wyłącznie łukowy profil aluminiowy w piaskowej czerni – nie ma tu ani modułów świetlnych, ani zasilacza, ani przewodu zasilającego. Napięcie robocze wynosi 48 V, czyli bezpieczne napięcie bardzo niskie, więc do uruchomienia potrzebny jest osobny zasilacz 220–240 V / 48 V: albo listwowa baza zasilająca do wersji zwieszanej (100 W lub 200 W), albo zdalny zasilacz 60, 100 lub 150 W ukryty w suficie. Zasilanie doprowadza się przez plastikowy feeder z przewodem 300 mm lub 2000 mm.
Montaż natynkowy albo na linkach
Szynę można przykręcić bezpośrednio do sufitu albo zawiesić. Wersja zwieszana wymaga zestawu 22121 – dwóch linek o regulowanej długości 2 m – który producent sprzedaje osobno. Sąsiednie łuki łączy się mechanicznie złączką 22097-C, a wolne końce zamykają zaślepki 22097-E. Stopień ochrony IP20 przeznacza całą konstrukcję do suchych wnętrz.
Po co łukowa szyna magnetyczna

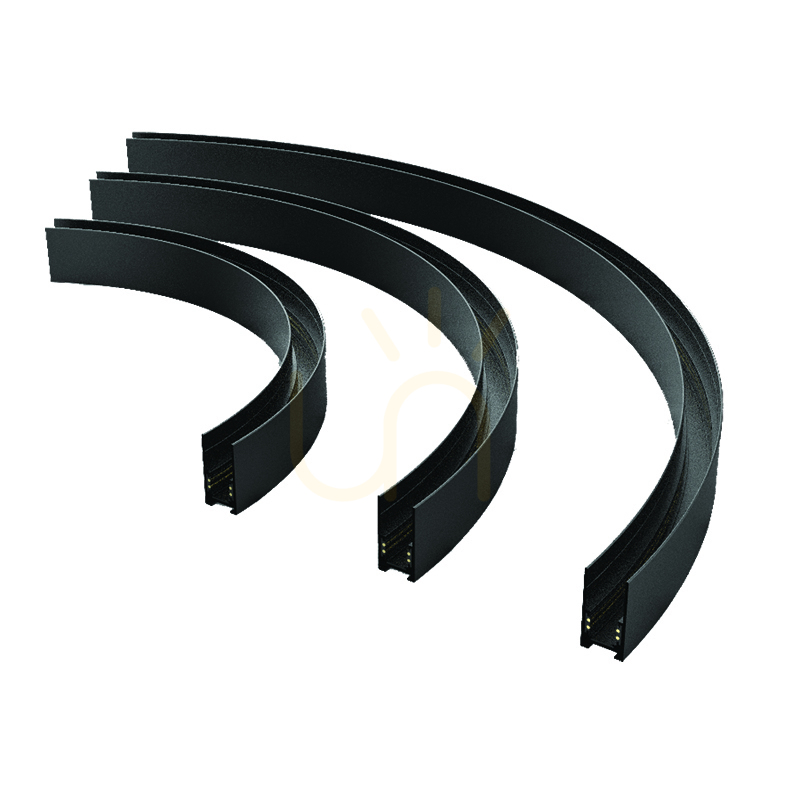

Magnetyczny kanał pozwala wpiąć oprawę w dowolnym miejscu profilu i przesunąć ją później bez narzędzi i bez rozbierania instalacji – to sens tego systemu. Na jednym łuku mogą jednocześnie pracować reflektorki punktowe i moduły z rozproszonym światłem liniowym, a układ da się zmieniać razem z aranżacją wnętrza. Ø 1200 mm to największy z trzech dostępnych promieni; mniejsze łuki to 22097 (Ø 900 mm) i 22090 (Ø 600 mm), a odpowiednikiem podtynkowym jest 22103.
Dane techniczne
- Kod producenta: 22102
- Typ: łukowy odcinek szyny magnetycznej 48 V, 120° wycinka koła
- Średnica koła: 1200 mm (promień 600 mm), długość łuku 1252,5 mm
- Profil: szerokość 28 mm, wysokość 56 mm, kanał magnetyczny 23 mm
- Napięcie robocze: 48 V (zasilacz nie wchodzi w skład zestawu)
- Materiał: aluminium, wykończenie Sandy Black (piaskowa czerń)
- Montaż: natynkowy lub zwieszany (zestaw linek 22121, sprzedawany osobno)
- Stopień ochrony: IP20, do wnętrz
- Akcesoria systemowe: feeder 22095 / 22120, złączka łukowa 22097-C, zaślepki 22097-E
- Waga brutto: 1,55 kg, opakowanie 110 × 40 × 16 cm
- Gwarancja: 5 lat
